Характеристики и виды рулевых колонок (headset)

Рулевая колонка как совокупность промышленных или насыпных подшипников, пыльников, чашек и якоря служит своей целью обеспечить надежное крепление и беспрепятственное вращение штока вилки в рулевой трубе рамы. Рынок предлагает множество технических решений этого узла, разных по устройству и весу. Самыми встречающимися видами рулевых колонок являются: резьбовая (Threaded), безрезьбовая или Aheadset (Threadless), полуинтегрированная (Zero Stack), интегрированная (Integrated System), стандарт Campagnolo Hiddenset, стандарт Perdido, стандарт Columbus и стандарт Onepointfive. Данный текст не касается аспектов надежности, установки и обслуживания рулевых колонок тех или иных стандартов — только краткое описание, ключевые особенности и некоторые характеристики того или иного типа.

Резьбовая рулевая колонка
Резьбовая рулевая колонка до сих пор один из самых распространенных стандартов крепления вилки к раме. Хотя сейчас эта схема практически не используется на профессиональных шоссейных и MTB велосипедах, благодаря неприхотливости ее еще часто можно встретить на прогулочных, дорожных и ATB велосипедах начального уровня. Слово «резьбовой» произошло от наличия внутренней резьбы на верхней чашке и контргайке, за счет которой собственно и держится вилка.

Чашки подшипников запреcсованы в рулевую трубу, где сверху и снизу шары подшипника удерживают отдельные кольца с канавками качения. Окончательную прочность конструкции придает вилка, которая притягивается к подшипникам с помощью контргайки. В какой момент вы устанавливаете вынос, уже не важно.

Существует несколько разновидностей этого крепления, заточенных под разный диаметр штока вилки. Самые распространенные, это: 1", 1-1/8" и 1-1/4 дюйма.

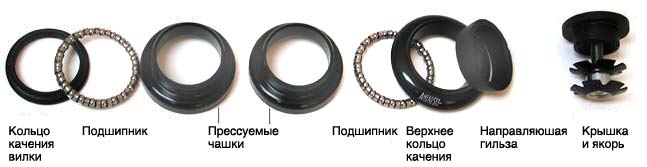

Классическая безрезьбовая рулевая колонка
Скорее всего, на вашем велосипеде установлена рулевая именно этого типа. Называемое иногда Aheadset (Из истории: Aheadset- это всего лишь один из первых производителей чашек этого стандарта, чье имя стало нарицательным для этого типа рулевой) данное техническое решение доминирует на современных алюминиевых велосипедах среднего и высшего ценового диапазона. В отличие от предыдущего стандарта, это крепление не отвечает за фиксацию вилки, поэтому в нем отсутствует резьба.

В остальном стандарты схожи: верхние и нижние чашки (они же, по совместительству имеют канавку качения) удерживающие сепаратор с шарами, или промышленный подшипник. Чашки устанавливаются сверху и снизу рулевой трубы велосипеда, кольца с канавками качения или пыльники закрывают шары от грязи. Простая, легкая в обслуживании и надежная конструкция.

Поскольку резьбы на вилке теперь нет, предварительную фиксацию комбинации вилка+чашки+вынос руля обеспечивает якорь — небольшая распорка, забиваемая в шток вилки. Крышка якоря, которую вы видите на иллюстрации выше, покоится сверху на выносе. При притягивании оной к якорю регулировочным болтом, она давит на вынос и стягивает всю конструкцию от короны вилки до выноса вместе. Окончательное крепление штока вилки осуществляется с помощью крепления выноса руля.

Aheadset выступает стандартом для вилок с диаметром штока 1-1/8", прочие варианты малораспространены.

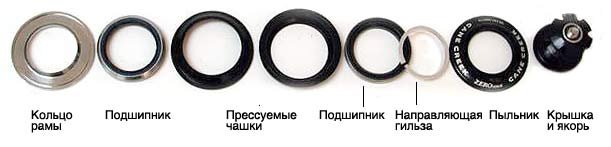

Полуинтегрированные (Zero Stack или „Low Profile“)
Cтандарт, который с равной долей вероятности можно встретить как на карбоновых, так и на современных алюминиевых велосипедах. Главное отличие от резьбового и Aheadset стандартов, это чашки и подшипник, которые теперь устанавливаются прямо внутрь рулевой трубы. Снаружи мы увидим только кольцо с канавкой качения или пыльник.

На бюджетных моделях часто используются игольчатые подшипники или подшипники с сепаратором. В таких случаях, чашки не только удерживают, но и выступают как внешнее кольцо с канавкой качения. В дорогих моделях с промышленным подшипником, чашка лишь удерживает его корпус. Самый распространенный диаметр запрессованной чашки 44 мм, но прочие характеристики, такие как высота и тип используемого подшипника, могут варьироваться в зависимости от производителя и модели. Главное преимущество этого стандарта- нулевая высота относительно рулевой трубы, что позволяет максимально низко опустить руль велосипеда.

Фиксация вилки осуществляется по принципу, схожему с Aheadset стандартом.

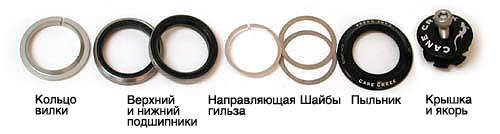

Интегрированные системы без чашек
Многочисленные варианты и подразновидности этого стандарта роднит отсутствие внешних чашек рулевой колонки, когда подшипники впрессовываются прямо в рулевую трубу, что, конечно, требует совместимой рамы. Здесь используются только промышленные подшипники, поскольку шары постепенно сточат канавку качения, и рама будет уже непригодна к дальнейшему использованию.

Наиболее распространенный размер подшипника имеет 41мм внешний диаметр и 45° посадочный скос (соответственно таков и посадочный угол внутри рамы). Существуют разновидности этого стандарта, использующие 36°-ый скос подшипника и рамы.

В остальном процесс установки вилки схож с Aheadset стандартом — она удерживается якорем рулевой колонки. Вообще, название „интегрированная рулевая“ не принадлежит общепринятому стандарту. Его применяют к классу рулевых колонок, где подшипник прессуется прямо в раму и, как правило, имеет диаметр 41мм. Иногда это доставляет определенные трудности с поиском, в случае замены подшипников на экзотических рамах.


Посадочная фаска рамы

Иллюстрация выше показывает типичное посадочное гнездо интегрированной рулевой. Промышленный подшипник помещается с некоторым усилием внутрь, но сильного прессования не требуется.

Campagnolo® Hiddenset
Собственный стандарт Campagnolo, требующий специально обработанной рулевой трубы.

По сути, это стандартизированная модификация полуинтегрированной рулевой колонки, где используются конические подшипники, устанавливаемые в утопленные в рулевую колонку конические чашки. Стандарт никак не совместим с общепринятыми разновидностями полуинтегрированных и интегрированных рулевых колонок.

Фиксация вилки осуществляется по принципу схожему с Aheadset стандартом.

Perdido®
Очередная частная вариация на тему полуинтегрированных рулевых колонок. Система состоит из прессуемых внутрь рулевой трубы чашек и отдельных промышленных подшипников.

Главное отличие от полуинтегрированного Zero Stack — особый размер подшипника и непременно прецизионное исполнение. Внешний диаметр чашки Perdido равен 44.5мм, а необходимый диаметр рулевой трубы 44.4мм. Как мы говорили ранее, диаметр чашки ZeroStack равен только 44мм, поэтому Perdido заявляется как самостоятельный стандарт, хотя принципиально в нем ничего нового нет.

В некоторых случаях есть возможность рассверлить ZeroStack алюминиевую раму до стандартных 44.4мм диаметра Perdido. Следует учесть, что чашки Perdido более утоплены в раму, следовательно необходимо будет увеличить и глубину посадочного гнезда.

Официальный сайт стандарта Perdido

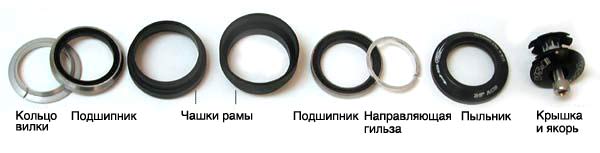

Рулевая Columbus
Этот стандарт является разновидностью безрезьбового Aheadset со своими собственными типоразмерами подшипника. Рулевая труба не имеет каких-либо фрезерованных посадочных гнезд внутри, подшипники располагаются вне рамы, в внешних чашках. Размер промышленного подшипника 41.5 мм.

Иногда можно ошибиться в идентификации этого типа рулевой колонки, поскольку внешние чашки на некоторых велосипедах покрашены в цвет рамы.

Фиксация вилки осуществляется по принципу схожему с Aheadset стандартом.

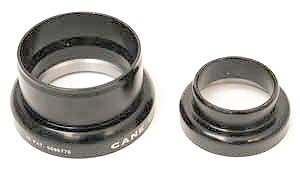

Полтора дюйма (Onepointfive Standard)
Первоначально, onepointfive разрабатывался как разновидность Aheadset для штоков увеличенного диаметра, с абсолютно идентичным устройством. Как понятно из названия, с этим стандартом используют вилки со штоком 1.5", внутренний диаметр рулевой трубы 2 дюйма (50мм).

Этот открытый стандарт, рожденный в 2001 году совместными усилиями Cane Creek, Race Face, Cannondale, Manitou и Chris King, первоначально предназначался для использования в экстремальных дисциплинах. Широкое распространение карбона при производстве Hi-End шоссейных велосипедов, привело к появлению рулевых этого типа на шоссе. Больший диаметр трубы: выше жесткость! В шоссейных велосипедах используется интегрированный и полуинтегрированный тип рулевой, отличный от прародителя 1 1/8" только увеличившимися размерами. В 2007 году эту рулевую применяют такие фирмы как Pinarello, Trek, Specialized, Cannondale.

P.S. Вопрос употребления устоявшейся терминологии крайне важен. Если кто-то считает использование в описаниях того или иного американизма некорректным в виду существования русского названия, обязательно сообщите!

Вопросы пожелания дополнения?
Перейти к обсуждению в форуме

Источник: Park Tool, Cyclingnews, Birota
Фотографии: ©: Parktool, CyclingNews

Перевод, дополнения и адаптация: ©: Даниил Кузнецов для birota.ru
