Несколько слов о видах спицовки

Данный текст является значительно дополненным и переработанным переводом главы из книги «The Art Of Wheelbuilding» известнейшего швейцарского веломеханика Герда Шренера (Gerd Schraner). Герд собирает и проектирует колеса уже больше 45 лет для множества как MTB, так и трековых чемпионов мира, в настоящее время работает техническим консультантом в DT SWISS. Вcя книга это небольшие заметки-параграфы, поскольку издание собиралось именно на базе пометок Герда сделанных по ходу работы. Мы постарались сохранить структуру изложения придав нашим дополнениям форму текста-оригинала. По мере возможности, мы использовали устоявшуюся в России терминологию, в случае спорных названиях адаптировали зарубежный аналог. Все поправки приветствуются.

Рисунок спиц
Давайте договоримся: существует два принципиальных вида спицовки для собираемых руками колес: «солнцем», или «радиальная» и «крестом». Все прочие названия («два»-«три»-«четыре» креста, «крученые спицы» (twisted spokes) и пр.) являются лишь уточняющими итоговый рисунок термин. «Радиальная» предполагает что спица не имеет перекрещиваний с другими на всем своем протяжении от фланца втулки до отверстия в ободе. При сборе колеса «крестом», соответственно, спица пересекает собратьев от одного до четырех раз, в зависимости от того, какой метод избрал веломеханик.

увеличить

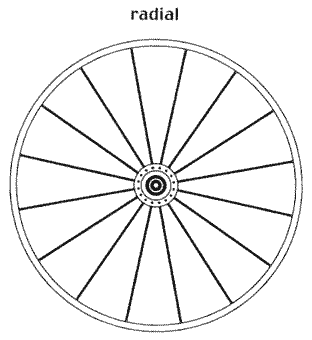

Радиальная
Опытные веломеханики используют радиальный рисунок для сборки только передних колес под ободные тормоза. В отличие от задних и колес под дисковых системы, они не испытывают лишней скручивающей (торсионной) нагрузки от дискового тормоза и педалирования.

Но даже несмотря на это, переднее колесо с подобным рисунком испытывает чрезвычайно высокую нагрузку в вертикальном (радиальном) направлении. Вдобавок, риск разрушения фланцев тем выше, чем больше количество спиц и соответственно плотность рассверленных отверстий на втулке. 32 спицы являются рекомендуемым максимумом для такого рисунка.

Стоит помнить, что производители втулок не покрывают гарантией фланцы, разрушенные при использовании спицовки «солнцем». Так, DT Swiss выпускает особую версию своих Onix и 240 серии именно под радиальный рисунок спицевания.

В радиальной спицовке не важно куда обращена головка спицы: внутрь или снаружи фланцев втулки. Современная мода использует чаще всего такое положение, при котором клеймо на головке обращено к стороннему зрителю, все измерения производятся от этого положения.

Преимущества радиальной спицовки незначительны, и самый заметный из плюсов, это отличный внешний вид. Исследования в аэродинамической трубе не показывают каких-либо выдающихся результатов этого рисунка перед классической спицовкой крестом — абсолютно все спицы, неважно под каким углом они подходят к ободу приносят одинаковое возмущение воздушного потока тем сильнее, чем быстрее вращается колесо. Экономия веса (а при спицовке «солнцем» самые короткие спицы) с использованием качественных спиц также может заинтересовать только техноманьяка

увеличить

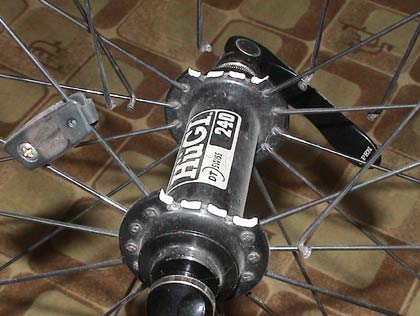

Собранные на заводе колеса из Hugi 240, DT Swiss спицы на Schwinn Homegrown Factory

Нарушение правил сборки, некорректное натяжение спиц, неправильный выбор втулок может привести к выходу из строя не только новых колес из веломастерской, но даже колес поставляемых с велосипедом в базовой комплектации.

Крестовое спицевание
Тангенциальное (tangential) или крестом единственная возможность собрать колесо адекватно реагирующее на вращающее или тормозящее усилие идущее от втулки. Чем больше угол между фланцами и спицей, тем правильней распределяется нагрузка от езды или торможения между спицей, ободом и фланцем. В идеальном колесе прямая положенная через ось втулки и спицевые отверстия подходит к спице под прямым углом. Даже под нагрузкой от педалирования и торможении дисковым тормозом (сила происходящая в районе втулки) сам рисунок спицевания переводит возникающую деформацию на растяжение спицы.

увеличить

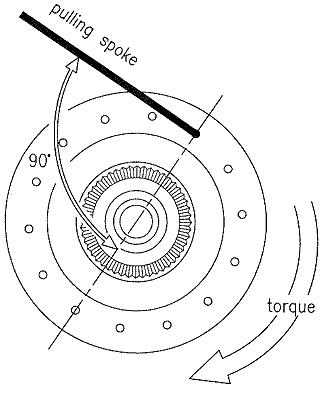

В идеальном колесе прямая положенная через ось втулки и спицевые отверстия подходит к спице под прямым углом

Как обратный пример, радиально собранное колесо пытается адаптироваться к скручивающей (торсионной, силой пытающейся «накрутить» спицы на втулку) силе что приводит к ИЗГИБАНИЮ, а не вертикальному РАСТЯГИВАНИЮ спицы, что и в итоге либо разрушает фланцы, либо ослабляет ниппели спиц. И именно по этой причине радиальную спицовку НИКОГДА нельзя использовать на дисковых и задних колесах, где есть мощная нагрузка от ВТУЛКИ.

Да, несмотря на эту научным образом доказанную и исследованную вдоль и поперек проблему существуют всем известные производители, что используют радиальную спицовку на дисковых и задних заранее собранных колесах. Их колеса имеют право на существование только при использовании вытянутого с V-образным профилем обода выдерживающего нестандартно высокое натяжение спиц, предотвращающих самозакручивание.

увеличить

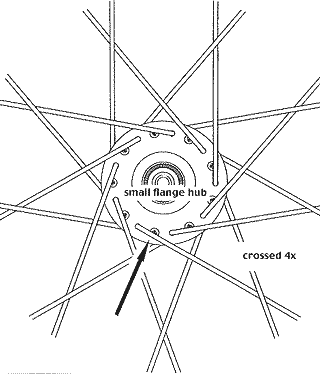

При cпицовке в четыре креста спицы в большинстве случаев будут закрывать головку соседней спицы.

«Три креста» самый проверенный временем и стабильный рисунок для 36 спиц как для переднего, так и для заднего колеса, претендует на звание классического рисунка. При cпицовке в четыре креста спицы в большинстве случаев будут закрывать головку соседней спицы.

увеличить

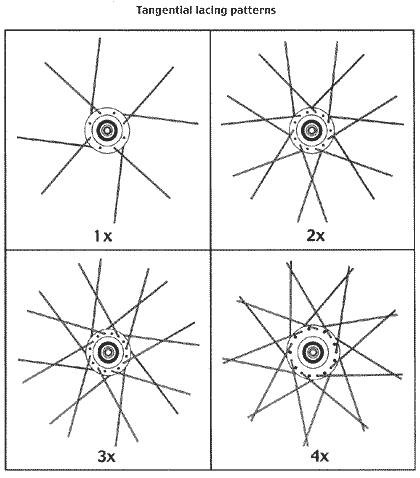

В спицовке одним, двумя, тремя или четырьмя крестами уплотнение рисунка не только лучшим образом сказывается на способности колеса поглощать вибрацию от дороги, но и дает немного больший зазор между переключателем и и спицами правой стороны.

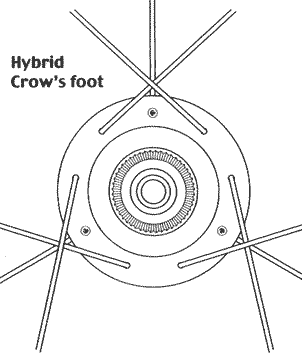

Смешанная Спицовка (Вороний след- Crow’s foot)

Вернувшийся из небытия узор совмещающий радиальную и спицовку крестом. Структура базируется на рисунке из трех спиц, где центральная проходит к ободу как в радиальной спицовке, а боковые скрещиваются. Естественно, что такой рисунок требует кратного трем сверления обода: 18, 24 и 36 спиц.

увеличить

Нельзя сказать, что он совмещает в себе все достоинства и недостатки прародителей, но необычно выглядит и хорош при использовании ободов с высоким профилем и аэроспицами.

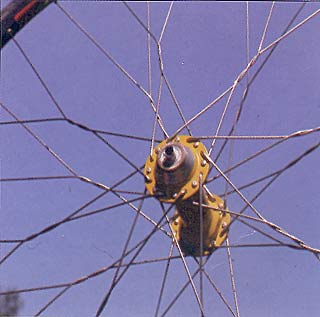

Twisted Spokes (крученые спицы)
Один из самых необычных видов спицовки абсолютно бесполезен на дороге в отличие от классического крестового рисунка. Тесты показывают крайне нестабильное поведение этого колеса. Сохраняя приемлемую торсионную устойчивость на уровне классических радиально или крестом собранных колес, в вертикальной плоскости (радиально) такой рисунок демонстрирует чрезмерно запоздалую реакцию на неожиданные и сильные вертикальные удары (выбоины на дороге) с «превосходным» амортизирующим раскачиванием через некоторое время.

увеличить

Однако, кручение спиц с его легким амортизирующим эффектом может применяться в триале, где такая способность может кому-то показаться необходимой для лучшего контроля над велосипедом после сильной ударной нагрузки.

Крученые спицы не только не эстетичны и раздражают веломеханика, но и вносят изрядную лишнюю нагрузку на спицы, фланцы и обод из-за сильного угла под которым они подходят к пистонам. Мне кажется, что любой серьезный веломеханик попробовавший этот метод, должен присягнуть на отказ от повторения таких ошибок.

Конечно, молодые фанаты экстремальных видов спорта, и начинающие веломеханики продолжают пробовать данный вид спицовки. Мой совет: оставьте их в покое и дайте возможность им сполна насладиться своим новым приобретением. Уж лучше пусть крутят спицы, чем самокрутки с марихуаной.


Источник: The Art Of Wheelbuilding by Gerd Schraner
Фотографии: ©: DT Swiss, The Art Of Wheelbuilding, Мирон Купчик

Перевод, дополнения и адаптация: ©: Даниил Кузнецов для birota.ru
