Уникальная посадка гонщика

Это руководство описывает правила заполнения и использования таблицы-чарта со всеми главными показателями, что влияют на положение гонщика в седле. Однажды выполнив все измерения, вы сможете повторить предпочитаемую и привычную посадку как на абсолютно новом велосипеде, так и после полной технической переборки или серьезного апгрейда. Это удобно не только профессиональным шоссейникам или гонщикам на треке, чьи велосипеды настроены под конкретные антропометрические параметры гонщика, но и продвинутым любителям, которым важен комфорт и привычное положение даже на незнакомом велосипеде. Как нам кажется, это руководство бесполезно любителям езды без седла на 20 дюймовых колесах.

Воссоздание первоначальных положений по таблице крайне трудоемкий и затратный по времени процесс, готовьтесь к тому, что сторонний веломеханик попросит отдельно заплатить за эту кропотливую работу. Не забудьте пояснить спорные значения в таблице: веломеханикам читать этот текст просто некогда;-).

Таблица хранится Adobe® PDF файлом. Программа Acrobat Reader, конечно.

Процедура

Все действия в данном руководстве опираются на использование фирменных инструментов ParkTool, однако, живя в России, глупо было бы предполагать, что рядовой велосипедист не сможет найти им замену:-) В обратном случае, доверьте эту работу веломеханику. Для измерений приготовьте: ленточный метр, измеритель угла, угол, отвес (грузило), штангенциркуль. Измерения проводите на велосипеде установленном на горизонтальной поверхности. Если есть возможность закрепить его в какой-либо жесткий станок, убедитесь в том, что колеса находятся на одинаковой высоте от земли.

Шоссейники и марафонцы знают, как важен каждый милиметр в критических местах геометрии велосипеда: 1.5-2мм в длине шатунов способны значительно изменить езду. Будьте внимательны при всех измерениях, записывайте их с точностью до одного милиметра. Если на вашем велосипеде вам важны какие-то прочие метрические характеристики, обязательно укажите их в своей таблице (Например, расстояние между тормозной рукояткой и манеткой на руле).

Таблица помогает не только при рядовом самостоятельном обслуживании велосипеда: запишите свое имя, адрес, марку велосипеда, номер рамы, год производства, цвет. Карточку можно будет использовать как руководство для веломастерской или в случае угона велосипеда.


A: Общая высота седла

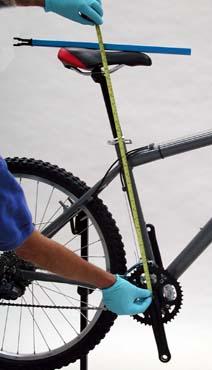

Measuring saddle heightПри всех измерениях старайте использовать такую методику, которая бы давала одинаковые результаты на любых моделях. Измеряйте высоту точно от гайки крепящей систему или шатун к картриджу до середины седла - последнюю точку определите положив ребром на седло линейку.


B: Высота седла над рулевой колонкой

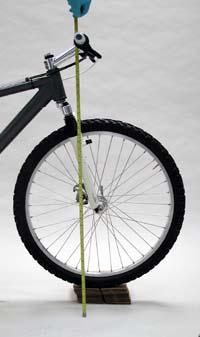

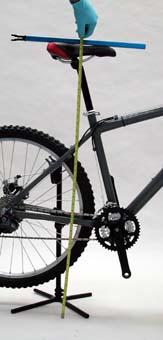

Saddle to ground   Bars to ground

Измерения "от земли": воспользуйтесь отвесом или грузом на метре для определения расстояния от середины седла до земли (измерения также от линейки лежащей на седле). Высоту от земли до руля следует измерять до верхнего края грипсов (резинок на руле).


C: От седла до руля

Saddle to bar reachТеперь измерим расстояние от кончика седла до середины руля в районе крепления оного к выносу.


D: Saddle Angle or Tilt

Saddle tiltНе обойтись без ватерпаса или транспортира: положите на седло жесткую линейку и измерьте относительно нее и линии горизонта угол седла. Записывать в нашу таблицу угол лучше не с "-" или "+" значением, а четко указав - нос седла смотрит вниз или вверх, плюс, количество градусов.


E: Седло и картриджный узел (замерять тщательно!)

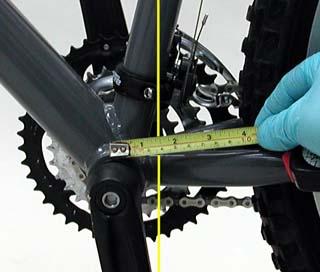

Saddle fore-aft of bottom bracketЭту операцию лучше проводить с помощником: опустите отвес от кончика седла. Линейкой измерьте горизонтальное расстояние от вертикальной линии отвеса до середины каретки.


F: Марка и модель седла

Запишите производителя, год выпуска, модель и цвет седла.

G: Длина выноса
Stem lengthИзмеряйте расстояние от середины руля зажатого в выносе до середины рулевой трубы (винта затягивающего рулевую колонку к штоку).


H: Угол руля

Stem angle from horizontalЗапишите угол выноса отталкивась от линии горизонта.

ВНИМАНИЕ: некоторые производители выносов дают значение угла относительно не линии горизонта, а горизонтали РУЛЕВОЙ ТРУБЫ, угол которой меняется в зависимости от хода амортизационной вилки и ее производителя. Правильно будет записать угол от собственных измерений, а не от цифр производителя.



I: Производитель и модель руля
Запишите производителя и модель руля.

J: Длина руля
Измерьте длину предварительно демонтировав грипсы или убедившись в том что они не мешают измерениям.

K: угол руля

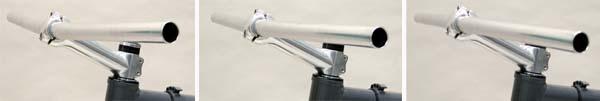

Практически неизмеряемый параметр, к сожалению. Описывать поворот руля относительно оси крепления можно только введя какие-то словесные, голословные характеристики. Так, нижеприведенные картинки можно описать как "немного вверх", "горизонтально" и "немного вниз".
Handlebar angle

L: Угол рожек или лежака
Handlebar extension angleИзмеряйте относительно линии горизонта.


M: Угол тормозных рукояток

Brake lever angleИзмеряйте и записывайте значения также относительно линии горизонта.


N: "Размах" тормозных рукояток

Brake lever reachНекоторые рукоятки дают возможность регулировать свой угол относительно руля: измерьте штангенциркулем расстояние от самой приближенной к рулю точки до ближайшей точки на грипсах.


O: Длина шатунов

Длина измеряется от середины отверстия для педали до середины отверстия под ось каретки. Обычно, это 172.5, 175 и 177.5 мм. Практически всегда эти цифры выбиты на внутренней стороне шатуна, их можно смело переписывать.

P: Педали
Запишите производителя, модель и год изготовления педалей. Изменение в комплектации велосипеда марки педалей может повлечь за собой изменение высоты седла!

Q: Обувь
Запишите размер, изготовителя и модель обуви. Контактная плошадка для шипа как правило имеет несколько рядов монтажных отверстий, запишите используемый.

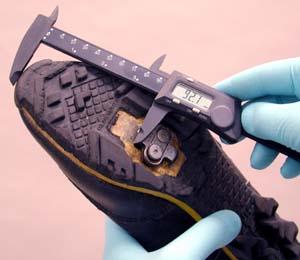

Cleat fore-aftПоложение шипа

Измерьте расстояние от кончика туфли до кончика шипа.


Источник: Cyclingnews.com
Фотографии: ©: ParkTool

Перевод: ©: Даниил Кузнецов для birota.ru
